벨로스터N(Veloster N) CAN-BUS Part .1 - 실패

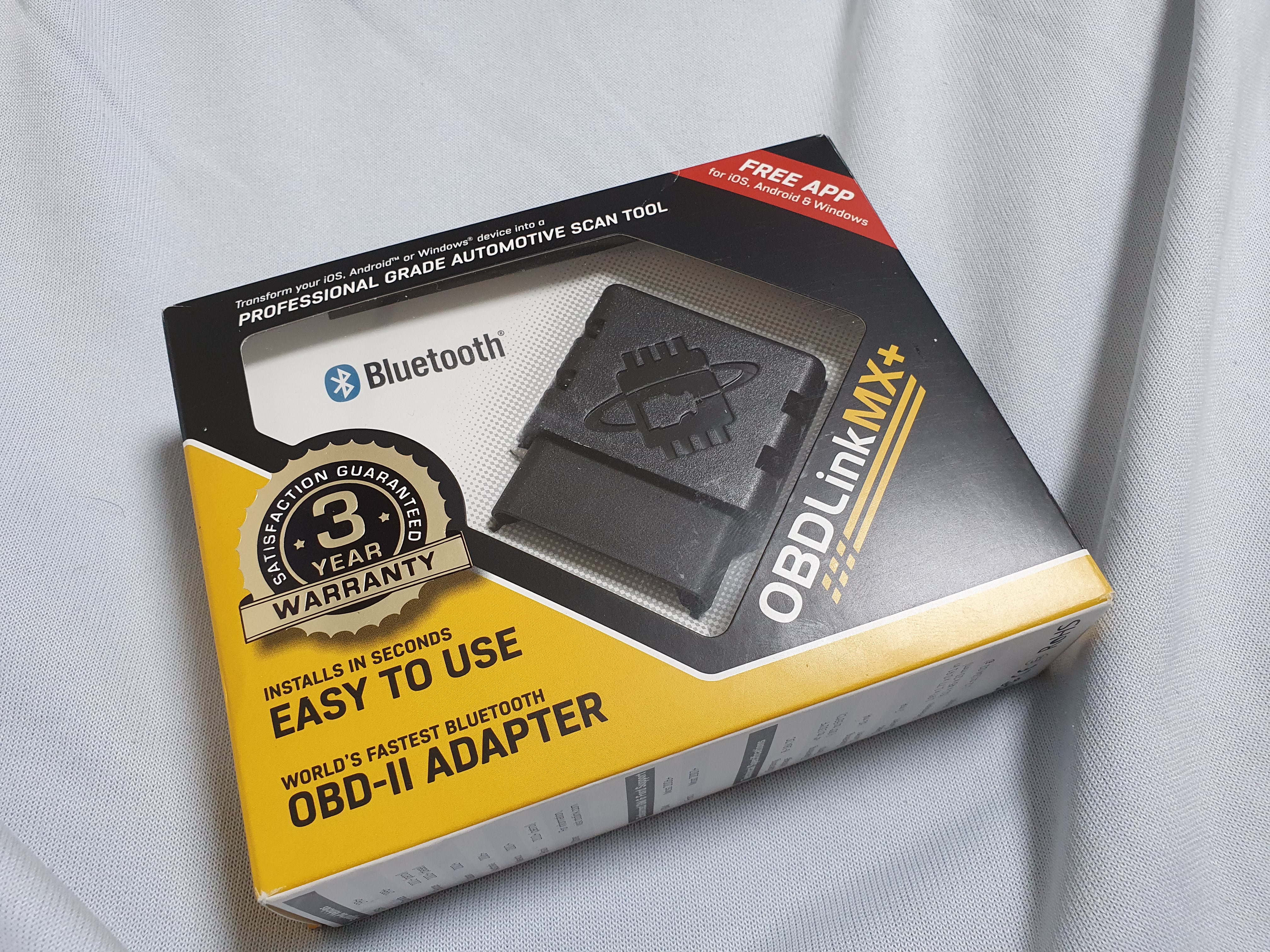

OBDLINK MX+

RaceChrono는 OBDLINK 기기에 한해 CAN-BUS 수신을 지원한다고 한다.

이걸 이용해서 백만원짜리 구데기 랩타이머들에 있는 CAN-BUS 수신기능을 넣으려고 한다.

방법은

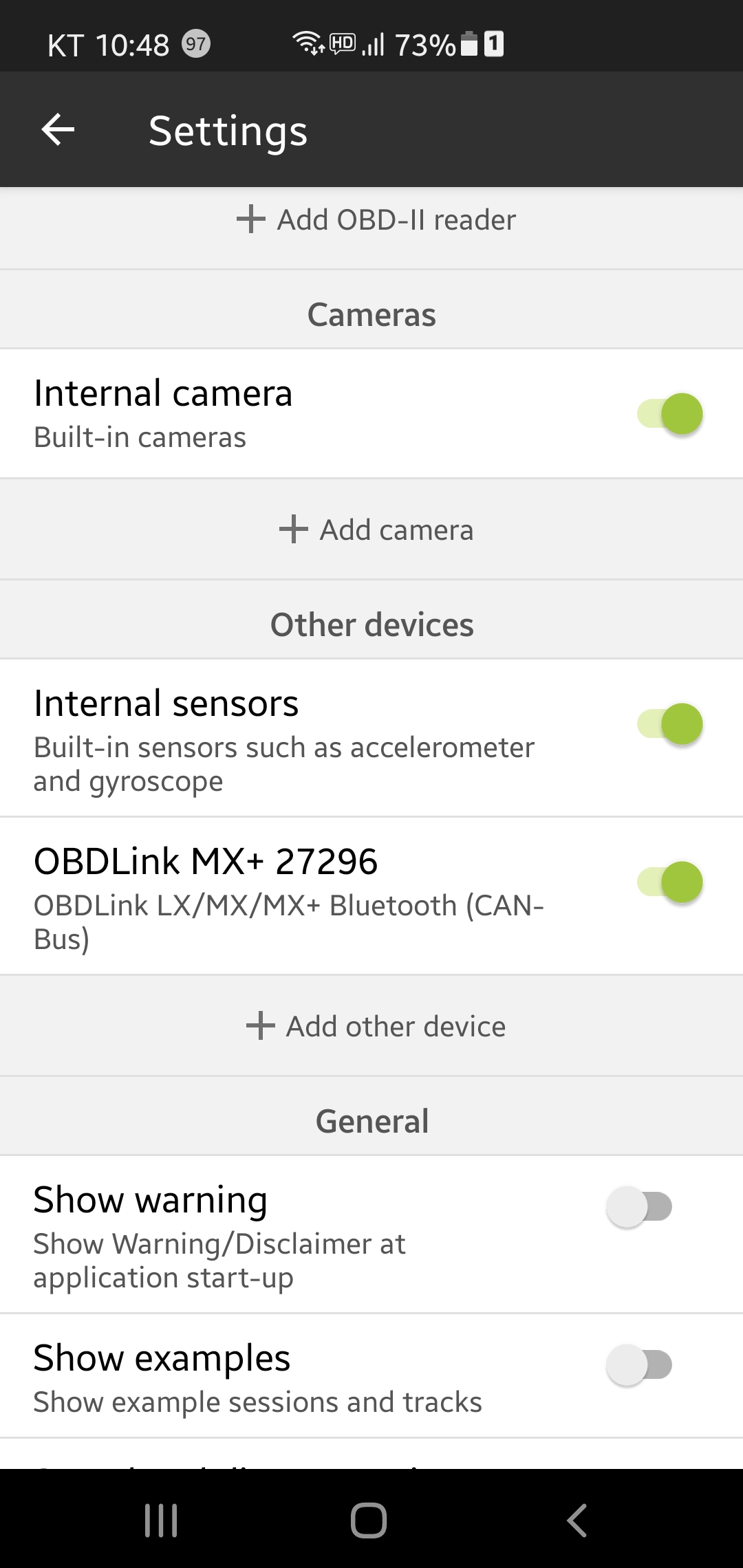

위와같이 RaceChrono 설정에서 Other device에서 OBDLINK 디바이스를 CAN-BUS로 등록해주면 된다.

근데 이게 PID값을 알아야 되더라

그냥 꽂는다고 되는게 아니더라.

대충 PID칸에 숫자를 넣어도 달라지는게 없다...



http://blog.naver.com/PostView.nhn?blogId=grandtourer&logNo=221253224285&categoryNo=0&parentCategoryNo=0&viewDate=&currentPage=1&postListTopCurrentPage=1&from=postView

CAN 리버스 엔지니어링

PID 없이 수신을 받는 방법을 찾아보니 Peak CAN 디바이스로 가능하다고 한다 근데 이게 너무 비싸다 30만원이 넘는다 직구로도 말이다.

아니면 다른 CAN-BUS 리더기가 있으면 가능하다고 하여 편의성 또한 제하지 않고 찾아보니

CAN-BUS리더기를 찾아보니 CANtact와 Canable로 좁혀졌다.

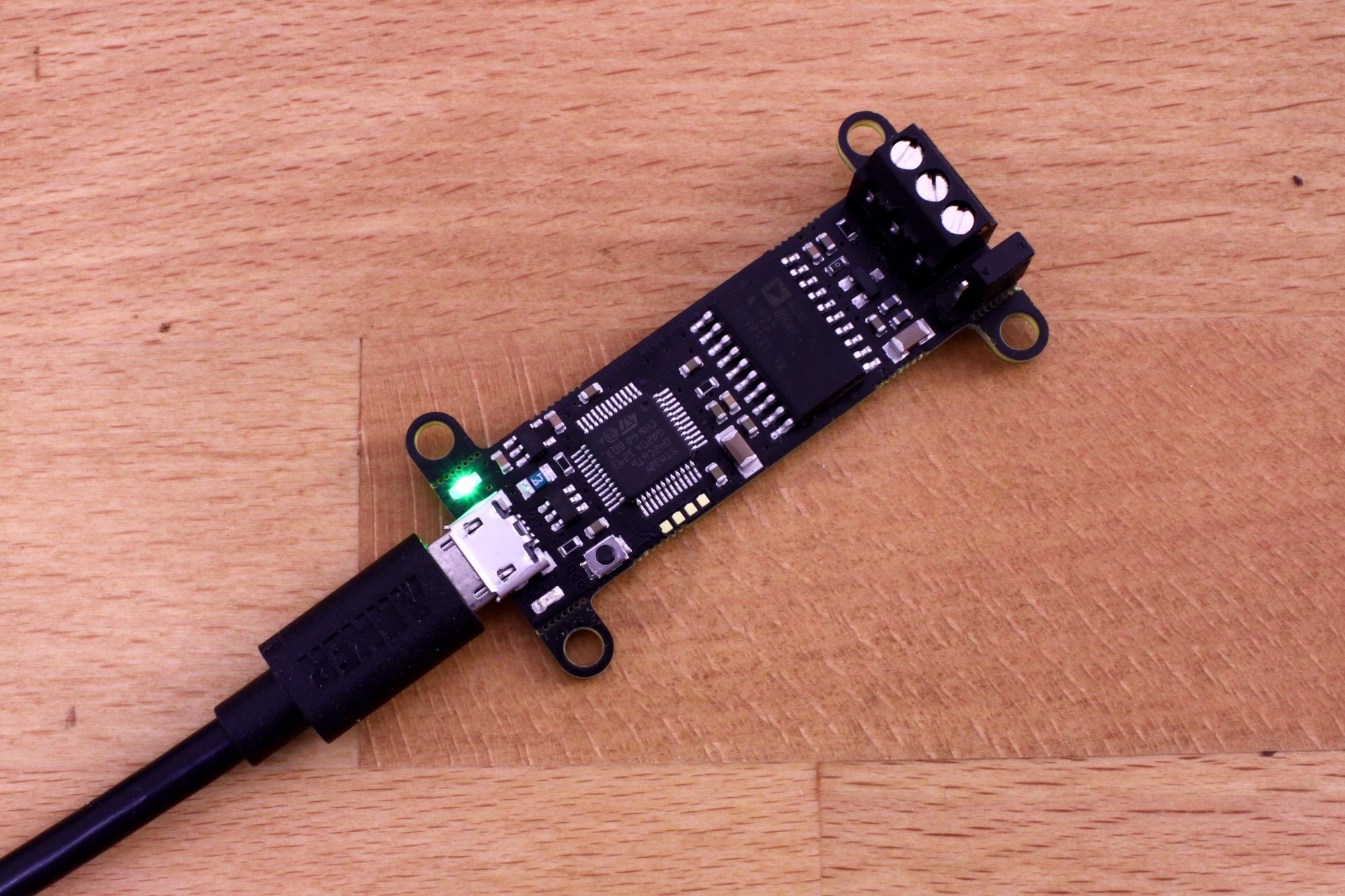

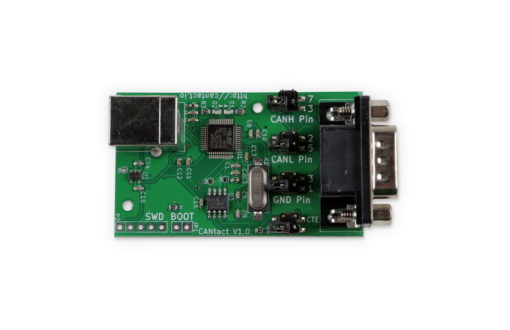

좌 CANtact 우 CANable Pro

현재 CANtact는 2.0 버전이 나와 가격이 확 오른 상태고 저렴한 CANtact 1.0은 구매가 불가능하다. CANtact 2.0은 CAN FD를 지원하는데 어차피 CAN-FD는 OBDLINK 자체가 지원을 하지않으므로 CAN-FD를 내 차에서 사용중이라 해도 소용이 없다.

그리고 CANable은 펌웨어를 스위치 할 수 있기 때문에 저 블로그 링크에서 사용한 30만원짜리 Peak CAN 디바이스도 에뮬레이팅 할 수 있다고 한다. 심지어 드라이버까지 호환이 된다고... 안살이유가 없다.

그래서 CANable을 구하기로 했는데 공식홈페이지에서 품절이다.

일반 CANable은 가치창조기술이라는데서 유통을 하고는 있는데

CANable Pro는 Isolated인가 해서 USB 5v가 CAN으로 점프 하는걸 막아준대서(제대로 이해한건지 아닌지 모르겠음) 여튼 PRO 버전을 구하기로 했다.

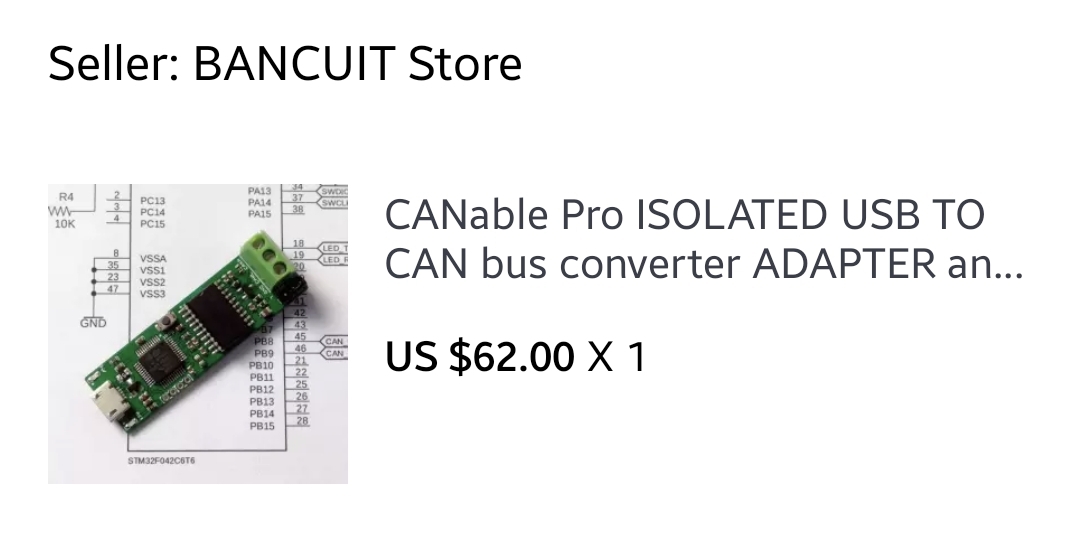

다행인 것은 CANable은 Opensource 하드웨어라 누구나 만들 수 있다. 알리익스프레스에서 파는 곳을 찾아서 주문을 했다.



CANable을 구할 수 있는 곳은 많이 있다.



국내에서 구하고 싶다면 : 가치창조기술

*// 글 작성 당시에는 가치창조기술에 CANable Pro가 없었으나 최근 확인해보니 CANable Pro가 들어왔습니다. CANable Pro



무조건 공식 CANable 및 CANable Pro를 사겠다면 : https://openlightlabs.com/



알리익스프레스에서 파는 걸 사도 된다면 : CANable Pro, CANable
